Sistema di ripresa SCS

Sistema di ripresa gruabile per applicazioni su casseforme a uno o due paramenti

Il sistema di ripresa SCS funge da struttura di sostegno per casseforme per pareti a uno o due paramenti. Nell'applicazione a un paramento, i carichi derivanti dalla pressione del calcestruzzo fresco senza tiranti vengono trasferiti tramite la mensola agli ancoraggi di ripresa della precedente sezione di getto. L'unità di ripresa è composta da cassaforma per pareti e mensola e può essere progettata in due diverse varianti.

Adattamento
Flessibile.

La composizione del sistema secondo il principio modulare, così come la staffa in più parti, consentono un adattamento ottimale alle rispettive esigenze e geometrie dell'edificio.
Usare
Efficiente.

L'utilizzo degli stessi componenti della cassaforma o della staffa nel ciclo iniziale e nei successivi cicli di controllo consente di risparmiare tempo e costi. Le staffe portanti e gli ancoraggi posizionati in modo ottimale per le larghezze di influenza massime consentono un uso efficiente dei materiali.
Applicazione
Certo.

Grazie alle piattaforme con staffe basculanti, le aree di lavoro sono sicure anche in strutture con inclinazione verticale.

Varianti a colpo d'occhio

Varianti del sistema di arrampicata SCS

Il sistema di arrampicata SCS è disponibile in quattro varianti.

SCS 190
La variante di sistema SCS 190 ha una larghezza della mensola di 1,90 m e offre la possibilità di inclinare la cassaforma della parete per lo sverniciaggio. Di conseguenza, ha un ingombro ridotto ed è la variante di design più economica. La cassaforma è ideale per una disposizione radiale sull'edificio e viene semplicemente inclinata per lo smontaggio
SCS 250
La variante del sistema SCS 250 con una larghezza di 2,50 m è dotata di un carrello. In questo modo, la cassaforma per pareti può essere spostata indietro fino a 79 cm (valido per MAXIMO e TRIO) o fino a 63 cm (valido per VARIO GT 24) senza gru. In questo modo si ottiene spazio sufficiente per i lavori di rinforzo, l'installazione dell'ancoraggio del ponteggio e l'inserimento e la rimozione delle rientranze della cassaforma. Viene utilizzato su pareti diritte.
Telaio di supporto per principianti SCS
Per la prima sezione di getto viene utilizzato un telaio di supporto per principianti, gli ancoraggi diagonali dirigono i carichi dalla sezione di calcestruzzo per principianti su un lato nella soletta. Il telaio di supporto per principianti SCS è progettato in modo tale che la trave di ribaltamento, il mandrino e la cassaforma possano essere utilizzati anche con la staffa rampante per le successive sezioni di calcestruzzo.
Applicazione SCS Biheaded
Con alcuni componenti aggiuntivi, la mensola rampante SCS può essere utilizzata anche per casseforme per pareti ancorate con un'altezza fino a 6,00 m. Ciò garantisce un maggiore utilizzo del materiale dei componenti del sistema e quindi una maggiore redditività dell'investimento.

Panoramica delle applicazioni

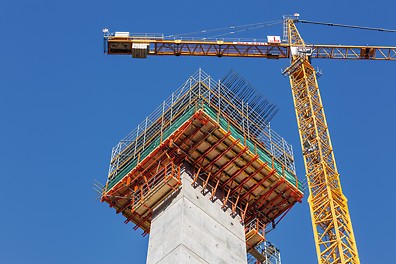

Sistema di arrampicata SCS in uso

Sia per il ciclo iniziale che per i cicli di controllo successivi, è possibile utilizzare una stessa cassaforma, compresi i componenti della staffa.

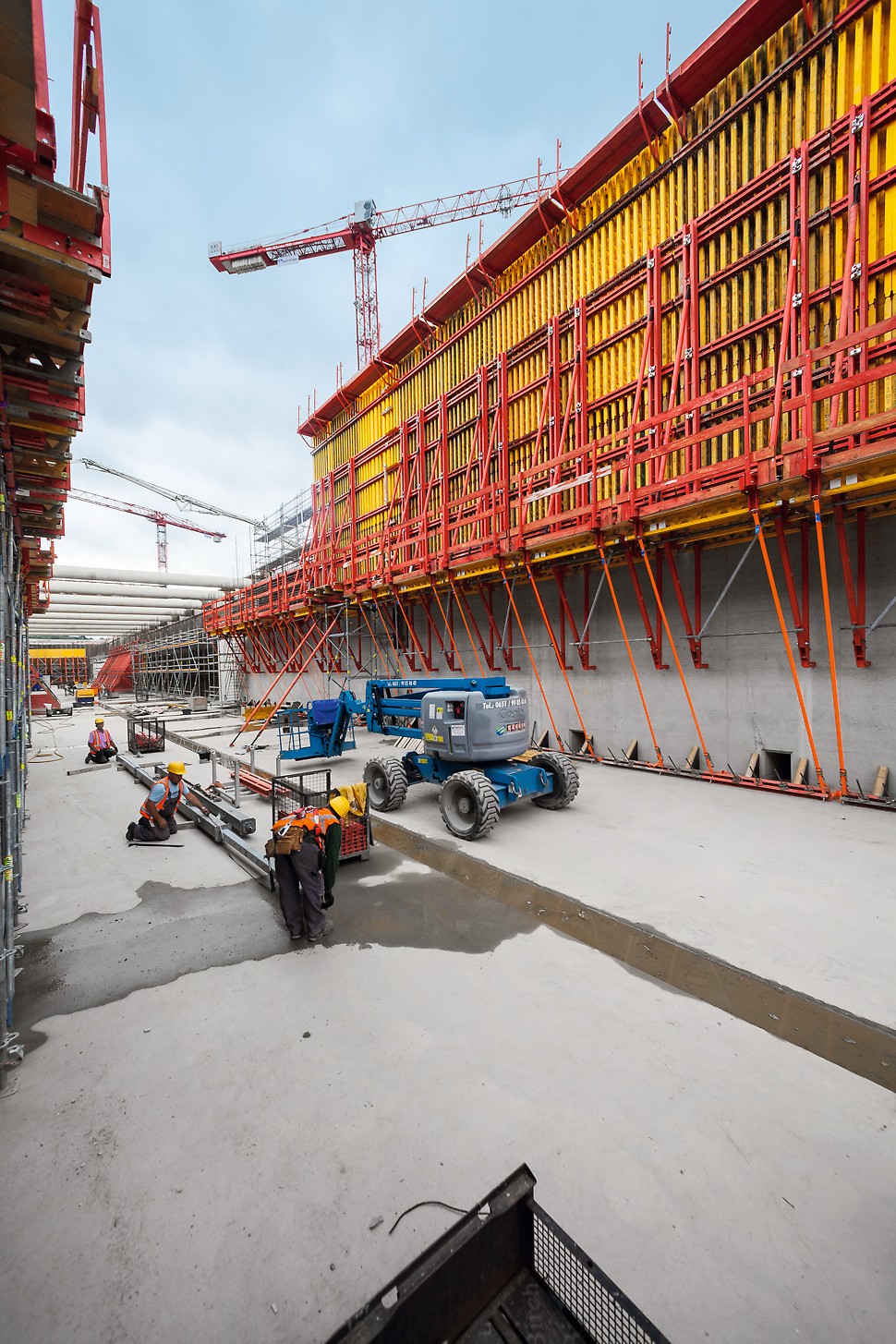

Nell'applicazione su un solo lato, i carichi derivanti dalla pressione del calcestruzzo fresco vengono trasferiti attraverso le staffe agli ancoraggi rampanti della precedente sezione di calcestruzzo senza ancoraggi per casseforme.

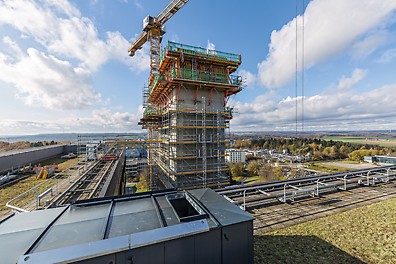

L'SCS offre opzioni di combinazione flessibili con i sistemi modulari PERI UP e VARIOKIT.
Sistema di arrampicata SCS
Il sistema di staffe solido ed economico con piattaforme prefabbricate e pochi punti di sospensione per casseforme rampanti su uno o due lati.
