ACS Selbstklettersystem

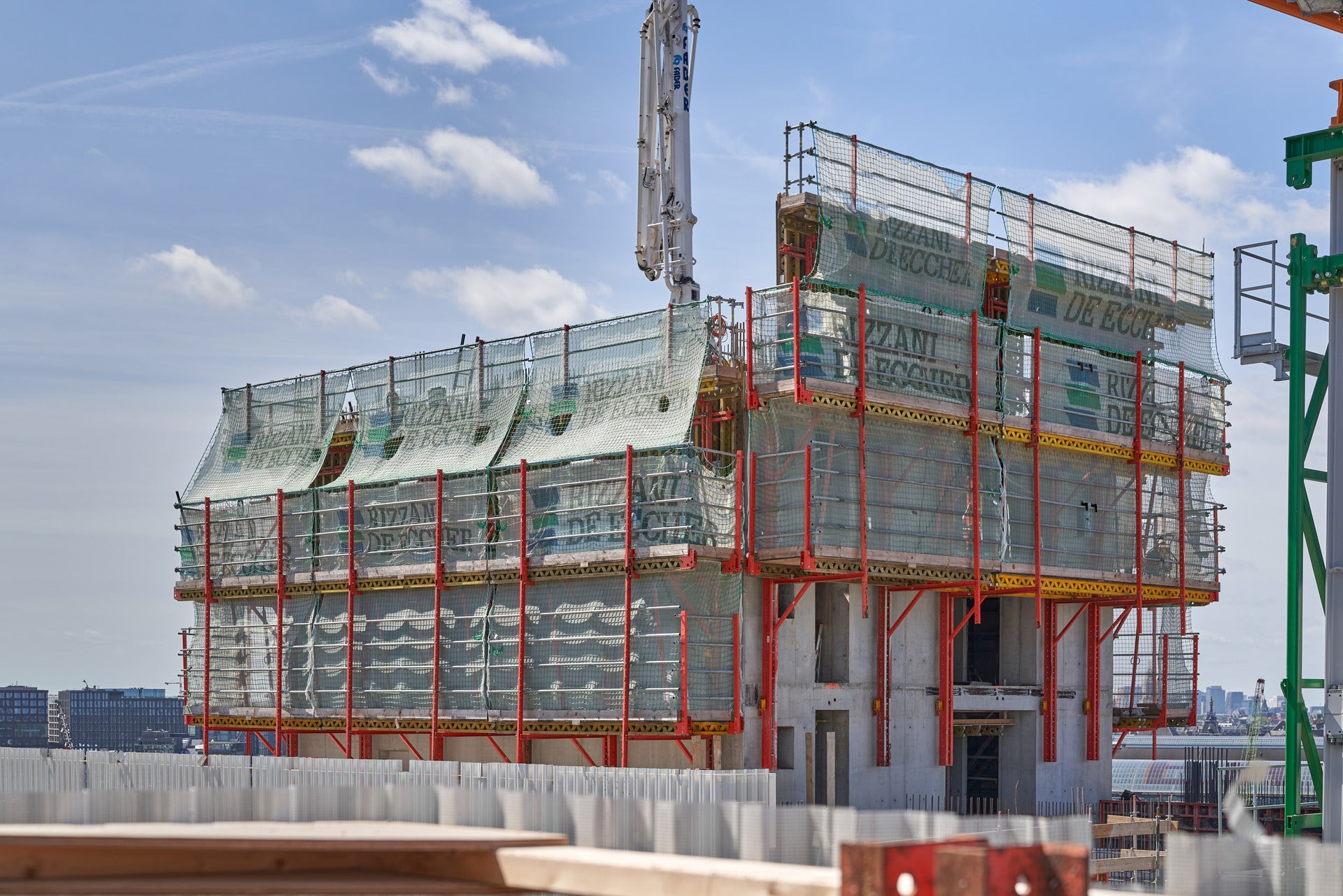

Das Selbstklettersystem ACS R mit einseitig vorlaufendem Bewehrungsgerüst.
Die ACS Ausführungen lassen sich auch kombinieren. Hier bilden drei Varianten – kombiniert mit der VARIO GT 24 Träger-Wandschalung und der TRIO Rahmenschalung – kranunabhängige Klettereinheiten.

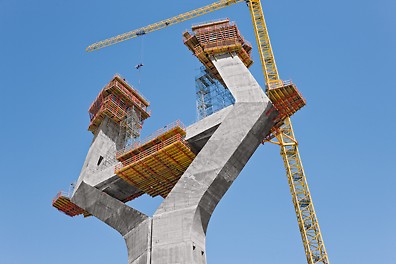

ACS V lässt sich vor- und rückgeneigten Pfeilern für Pylone anpassen. Die Arbeitsbühnen sind – unabhängig vom Neigungswinkel – immer horizontal.
Der PERI Kletterantrieb bildet das Herzstück aller ACS Varianten. Das zwangsgesteuerte Klinkensystem arbeitet automatisch und sicher mit einer Hubgeschwindigkeit von 0,5 m/min.
Die hohe Traglast der bauaufsichtlich zugelassenen PERI Kletteranker ermöglicht das Klettern bereits kurz nach dem Betonieren. Der jeweils optimale Kletterschuh und Ankertyp werden projektspezifisch festgelegt.
1
/
5

Produktbeschreibung

Das ACS Selbstklettersystem klettert schienengeführt gleichmäßig am entstehenden Gebäude hoch. Dabei wird die Klettereinheit aus Wandschalung und Bühne über ein fest integriertes Hydrauliksystem von Stockwerk zu Stockwerk umgesetzt. Mit der ACS sind Stockwerkshöhen von 2,70 m bis 4,50 m realisierbar. Beim schienengeführten Klettern ist die Klettereinheit zu jeder Zeit mit dem Bauwerk verbunden. Dies macht den Klettervorgang schnell und sicher.
Die ACS Selbstklettersystem findet überall dort Anwendung, wo großflächig geschalt wird und mindestens zehn Stockwerke erstellt werden. Die Gesamtlast von Bühne und Schalung beträgt maximal 20 Tonnen.

Vorteile

  • Mit dem ACS Selbstklettersystem kann bei jedem Wetter geklettert werden. Dadurch werden wetterbedingte Verzögerungen im Bauablauf vermieden. Die Arbeitsbühnen können zudem verkleidet werden, somit arbeitet das Baupersonal auf den komfortablen Bühnen wie auf einer Baustelle am Boden.
  • Die stabilen Arbeitsbühnen tragen große Lasten, wie z.B. den Vorrat an Bewehrungsstahl je Kletterabschnitt. Besondere Details des umfangreichen Sicherheitskonzepts sind großzügige Arbeitsbühnen, die für sehr hohe Windlasten ausgelegte Konstruktion und die Steuerung der Klettermechanik.
  • Die Schalung kann per Hydraulik um 80 cm zurückgefahren werden, damit werden die Reinigung sowie das Einbringen der Bewehrung erleichtert.

Varianten

  • ACS R Selbstklettersystem

    Standardsystem mit Fahrwagen und oben offener Schalung für den einfachen Bewehrungseinbau

    ACS P Plattformsystem

    für vorauslaufende Hochhauskerne und turmartige Bauwerke mit großzügigen Lager- und Arbeitsflächen

    ACS G Ausführung mit Galgen

    für das Betonieren von Wand und Decke in einem Guss oder für den Einsatz bei runden Bauwerken; beide Schalungsseiten hängen an dem auskragenden Galgen

    ACS V Verstellbare Variante

    für geneigte Bauwerke wie Brückenpylone oder -pfeiler, mit stets horizontalen Plattformen

    ACS S Schachtschalung

    für Treppenhäuser oder kleinere Aufzugsschächte, mit einem einzelnen, in der Mitte angeordnetem Kletterwerk

    ACS C Schachtschalung

    für das Umsetzen großflächiger Kernschalungen inklusive Betonverteiler und Baustelleneinrichtung
